簡要說明

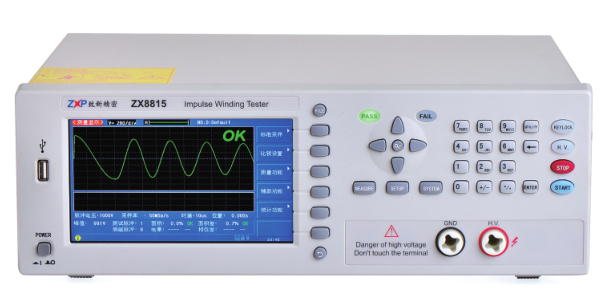

ZX8815系列脈沖式線圈測試儀是專門針對繞線元件測試需求所設計，利用一高壓充電之微小電容(測試能量低)與待測線圈形成 RLC并聯諧振，由振蕩的衰減波形，透過高達100Msps(可定制200Msps)且精密的取樣處理分析技術，可檢驗出線圈自體絕緣不良(匝間 短路、層間短路、絕緣性能降低等)，讓組件生產廠商及使用者能更有效的為產品質量把關。
ZX8815系列儀器測量速度快、測試波形重復性好，可廣泛應用于電機、工頻變壓器、繼電器、開關電源變壓器、消磁線圈等由 漆包線繞性元件中;ZX8815系列可應用于自動化測試系統大大提高測試效率。
訂購信息
● ZX8815-3KV 脈沖電壓輸出：100-3000V
● ZX8815-5KV 脈沖電壓輸出：100-5000V
● ZX8815-10KV 脈沖電壓輸出：100-10000V
● ZX8815S-2 2通道測試，脈沖電壓輸出：100-5000V
● ZX8815S-4 4通道測試，脈沖電壓輸出：100-5000V
● ZX8815S-8 8通道測試，脈沖電壓輸出：100-5000V

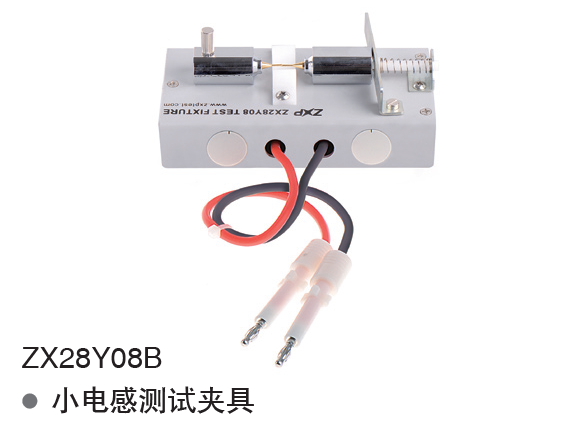

● ZX8812-2KV 脈沖電壓輸出：100-2000V，適合小電感測試
● ZX8812-5KV 脈沖電壓輸出：100-5000V，適合小電感測試
● ZX8815S-XX 10通道-100通道，脈沖電壓輸出：100-10000V?？筛鶕?jù)客戶要求定制
性能特點
● 100Msps波形采樣率，6500bytes存儲深度(可定制200Msps)。
● 高速測試，最高達15次/秒
● 四種波形比較判定方法：面積、面積差、電暈和相位差
● 優秀的電壓穩定性、測試重復性，確保測試穩定
● 強大的電暈分析提取功能，挖掘產品潛在的絕緣不良問題
● 儀器參數自動保存，開機文件加載功能
● 波形垂直放大、水平縮放和移動功能，便于觀察細節
● 樣本平均功能，可進行多達32次標準波形的平均處理
● 自動標準采集模式，自動選擇合適的采樣率
● 破壞性測試為您選擇合適測試電壓
● 消磁脈沖的施加，保證測試波形一致
● 可通過USB HOST來實現儀器固件版本的升級更新，給客戶最新體驗
● 腳控接口用于簡便快速的測量
● Handler、RS232C、USB Device、USB Host和GPIB（選件）接口豐富
● 提供最多4通道測試，可任意測試三相電機三角形接法和星形接法、單相電機主副繞組、主副副繞組、主副+主副繞組，滿足全系列電機匝間測試，也可以提供4個繞組的掃描測試功能和繞組對比測試功能。
● 65k色7寸 TFT 800*480高清顯示屏，中英文可選操作界面
先進的脈沖測試原理
所謂的“繞線元件脈沖測試”是以非破壞性、高速、低能量 電壓脈沖施加于被測件，分析對比良品波形與不良品測試波形達 到判斷之目的。ZX8815系列超大屏幕、超高采樣率、高性能處理 技術，讓客戶直觀的分辨出不良品與良品之區別。
強大的電暈測試功能
可定制高達200Msps的高速采樣率，精確提取電暈信息，并配備電暈顯示功能，電暈顯示一目了然，對產品性能做到防患于未然，大大提高產品質量。
獨特的破壞性測試功能
破壞測試是從起始電壓開始，以步進電壓為電壓步進，以終止電壓結束并結合比較器進行比較的一種測試模式，用于判別被測件的極限耐壓值，可幫助客戶了解自己產品的耐壓值，作為設定測試電壓的參考。

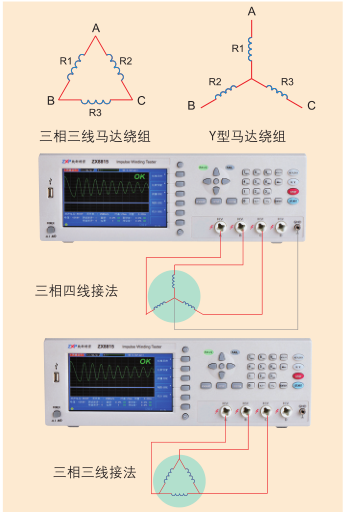

擴展的雙通道、四通道測試功能
ZX8815S-2雙通道、 ZX8815S-4四通道可滿足客戶對Y型繞組(三相四線)、三相三線繞組的測試需求，馬達繞組一次測試完畢，避免多次切換測試煩惱，測試快、效率高并且具有超高性價比，廣受客戶好評。還可以外掛多通道掃描盒，典型的如8通道掃描盒。
